WH3538x от 300 до 1850 МГц падает в циркуляторе




  • Функции:
  • Хорошая стабильность температуры:
  • Выдерживая высокую мощность:
  • Rohs Compliant:
  • Масса:≈ 35 г
  • Список материалов:
  • Оболочка:Легко разрезать железной никель
  • Внутренний направляющий тело:Серебряная латунь
  • Деталь продукта

    Теги продукта

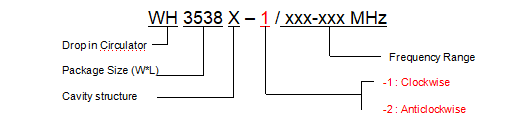

    Примеры заказа

    2

    Основные спецификации

    Импеданс 50 Ом
    Рабочая температура -30~+70/-40~+85
    Температура хранения -50 ~+90 ℃
    Size (мм) 35,0*38,0*11,0

    Спецификации

    Модель №

    (X = 1: → по часовой стрелке)

    (X = 2: ← против часовой стрелки)

    Фрейк. Диапазон

    МГц

    Вставка потеря

    дБ (макс)

    Изоляция DB (мин)

    VSWR

    (макс)

    Власть

    W

    WH3538X-X/300-320 МГц

    300-320

    0,60

    20.0

    1.25

    300

    WH3538X-X/300-350 МГц

    300-350

    0,80

    18.0

    1.35

    300

    WH3538X-X/309-339 МГц

    309-339

    0,50

    20.0

    1.25

    300

    WH3538X-X/310-340 МГц

    310-340

    0,50

    20.0

    1.25

    300

    WH3538X-X/320-340 МГц

    320-340

    0,45

    20.0

    1.25

    300

    WH3538X-X/350-370 МГц

    350-370

    0,40

    20.0

    1.25

    300

    WH3538X-X/350-400 МГц

    350-400

    0,50

    19.0

    1.25

    300

    WH3538X-X/361-366 МГц

    361-366

    0,30

    23.0

    1.20

    300

    WH3538X-X/370-420 МГц

    370-420

    0,50

    19.0

    1.25

    300

    WH3538X-X/380-410 МГц

    380-410

    0,40

    20.0

    1.25

    300

    WH3538X-X/380-460 МГц

    380-460

    0,50

    18.0

    1.30

    300

    WH3538X-X/390-410 МГц

    390-410

    0,30

    23.0

    1.20

    300

    WH3538X-X/400-410 МГц

    400-410

    0,30

    23.0

    1.20

    300

    WH3538X-X/400-440 МГц

    400-440

    0,40

    20.0

    1.25

    300

    WH3538X-X/400-450 МГц

    400-450

    0,40

    20.0

    1.25

    300

    WH3538X-X/400-470 МГц

    400-470

    0,40

    20.0

    1.25

    300

    WH3538X-X/400-500 МГц

    400-500

    0,50

    19.0

    1.25

    300

    WH3538X-X/410-460 МГц

    410-460

    0,40

    20.0

    1.25

    300

    WH3538X-X/413-419MHZ

    413-419

    0,30

    25.0

    1.15

    300

    WH3538X-X/419-425MHZ

    419-425

    0,30

    25.0

    1.15

    300

    WH3538X-X/420-450 МГц

    420-450

    0,40

    20.0

    1.25

    300

    WH3538X-X/420-480 МГц

    420-480

    0,40

    20.0

    1.25

    300

    WH3538X-X/425-475 МГц

    425-475

    0,40

    20.0

    1.25

    300

    WH3538X-X/429-439 МГц

    429-439

    0,30

    25.0

    1.15

    300

    WH3538X-X/430-440 МГц

    430-440

    0,30

    23.0

    1.20

    300

    WH3538X-X/430-460 МГц

    430-460

    0,40

    20.0

    1.25

    300

    WH3538X-X/430-470 МГц

    430-470

    0,40

    20.0

    1.25

    300

    WH3538X-X/433-457MHZ

    433-457

    0,30

    23.0

    1.20

    300

    WH3538X-X/435-437MHZ

    435-437

    0,30

    23.0

    1.20

    300

    WH3538X-X/440-470 МГц

    440-470

    0,30

    23.0

    1.20

    300

    WH3538X-X/447-499MHZ

    447-499

    0,30

    23.0

    1.20

    300

    WH3538X-X/450-456 МГц

    450-456

    0,30

    25.0

    1.15

    300

    WH3538X-X/450-500 МГц

    450-500

    0,40

    20.0

    1.25

    300

    WH3538X-X/450-520 МГц

    450-520

    0,40

    20.0

    1.25

    300

    WH3538X-X/450-550 МГц

    450-550

    0,40

    20.0

    1.25

    300

    WH3538X-X/455-465 МГц

    455-465

    0,30

    25.0

    1.15

    300

    WH3538X-X/459-486 МГц

    459-486

    0,30

    23.0

    1.20

    300

    WH3538X-X/470-490 МГц

    470-490

    0,30

    20.0

    1.20

    300

    WH3538X-X/470-530MHZ

    470-530

    0,40

    20.0

    1.20

    300

    WH3538X-X/470-570 МГц

    470-570

    0,40

    20.0

    1.25

    300

    WH3538X-X/470-610 МГц

    470-610

    0,50

    18.0

    1.30

    300

    WH3538X-X/475-525MHZ

    475-525

    0,30

    23.0

    1.20

    300

    WH3538X-X/495-516 МГц

    495-516

    0,30

    23.0

    1.20

    300

    WH3538X-X/500-600 МГц

    500-600

    0,40

    20.0

    1.20

    300

    WH3538X-X/500-700 МГц

    500-700

    0,70

    17.5

    1.35

    300

    WH3538X-X/570-670 МГц

    570-670

    0,30

    23.0

    1.20

    300

    WH3538X-X/580-720 МГц

    580-720

    0,45

    20.0

    1.25

    300

    WH3538X-X/600-700 МГц

    600-700

    0,40

    20.0

    1.25

    300

    WH3538X-X/670-770 МГц

    670-770

    0,30

    23.0

    1.20

    300

    WH3538X-X/690-860 МГц

    690-860

    0,40

    20.0

    1.20

    300

    WH3538X-X/700-862MHZ

    700-862

    0,40

    20.0

    1.25

    300

    WH3538X-X/700-900 МГц

    700-900

    0,50

    18.0

    1.30

    300

    WH3538X-X/703-862 МГц

    703-862

    0,40

    20.0

    1.25

    300

    WH3538X-X/770-860 МГц

    770-860

    0,30

    23.0

    1.20

    300

    WH3538X-X/600-800 МГц

    600-800

    0,50

    18.0

    1.30

    300

    WH3538X-X/700-1000 МГц

    700-1000

    0,60

    16.0

    1.40

    300

    WH3538X-X/750-950 МГц

    750-950

    0,40

    20.0

    1.25

    300

    WH3538X-X/800-1000 МГц

    800-1000

    0,40

    20.0

    1.25

    300

    WH3538X-X/854-921MHZ

    854-921

    0,30

    20.0

    1.20

    300

    WH3538X-X/860-872 МГц

    860-872

    0,25

    25.0

    1.15

    300

    WH3538X-X/862-960 МГц

    862-960

    0,30

    25.0

    1.20

    300

    WH3538X-X/900-930MHZ

    900-930

    0,25

    25.0

    1.15

    300

    WH3538X-X/900-1000 МГц

    900-1000

    0,30

    23.0

    1.20

    300

    WH3538X-X/900-1100 МГц

    900-1100

    0,40

    20.0

    1.25

    300

    WH3538X-X/950-1000 МГц

    950-1000

    0,30

    23.0

    1.20

    300

    WH3538X-X/950-1250 МГц

    950-1250

    0,45

    20.0

    1.25

    300

    WH3538X-X/950-1280 МГц

    950-1280

    0,50

    20.0

    1.25

    300

    WH3538X-X/950-1450 МГц

    950-1450

    0,60

    17.0

    1.35

    300

    WH3538X-X/955-1220 МГц

    955-1220

    0,40

    20.0

    1.25

    300

    WH3538X-X/960-1160 МГц

    960-1160

    0,40

    20.0

    1.25

    300

    WH3538X-X/960-1215 МГц

    960-1215

    0,40

    20.0

    1.25

    300

    WH3538X-X/960-1260 МГц

    960-1260

    0,45

    20.0

    1.25

    300

    WH3538X-X/1000-1100 МГц

    1000-1100

    0,30

    25.0

    1.15

    300

    WH3538X-X/1000-1500 МГц

    1000-1500

    0,60

    17.0

    1.35

    300

    WH3538X-X/1015-1045MHZ

    1015-1045

    0,25

    23.0

    1.15

    300

    WH3538X-X/1020-1040 МГц

    1020-1040

    0,25

    25.0

    1.15

    300

    WH3538X-X/1020-1100 МГц

    1020-1100

    0,25

    20.0

    1.20

    300

    WH3538X-X/1022-1540 МГц

    1022-1540

    0,60

    17.0

    1.35

    300

    WH3538X-X/1030-1039 МГц

    1030-1039

    0,20

    25.0

    1.15

    300

    WH3538X-X/1030-1090 МГц

    1030-1090

    0,25

    23.0

    1.20

    300

    WH3538X-X/1100-1600 МГц

    1100-1600

    0,50

    17.0

    1.35

    300

    WH3538X-X/1100-1650 МГц

    1100-1650

    0,60

    17.0

    1.35

    300

    WH3538X-X/1100-1699 МГц

    1100-1699

    0,60

    16.0

    1.40

    300

    WH3538X-X/1160-1610 МГц

    1160-1610

    0,50

    18.0

    1.30

    300

    WH3538X-X/1200-1400 МГц

    1200-1400

    0,30

    20.0

    1.25

    300

    WH3538X-X/1200-1500 МГц

    1200-1500

    0,40

    20.0

    1.25

    300

    WH3538X-X/1285-1315 МГц

    1285-1315

    0,20

    23.0

    1.20

    300

    WH3538X-X/1290-1310 МГц

    1290-1310

    0,20

    25.0

    1.15

    300

    WH3538X-X/1300-1700 МГц

    1300-1700

    0,40

    20.0

    1.20

    300

    WH3538X-X/1350-1850 МГц

    1350-1850

    0,50

    19.0

    1.25

    300

    WH3538X-X/1100-1700 МГц

    1100-1700

    0,60

    16.0

    1.40

    300

    WH3538X-X/1500-1700 МГц

    1500-1700

    0,30

    20.0

    1.25

    300

    Инструкции



    1, TОн циркулятор обеспечивает только через мощность, указывая на то, что передача антенне и антенне к получению проходит через питание;

    2, OНекоторые общие частоты в таблице могут быть созданы в соответствии с требованиями пользователя;

    3, EMbedded Circulator, пожалуйста, используйте при установке винты из нержавеющей стали или латунь;

    4, IЕсли вы не найдете то, что вы ищете, пожалуйста, свяжитесь с нами!
